Панели распределительных щитов ЩО70, ЩО91

Панели распределительных щитов
серии ЩО70-1, ЩО70-2, ЩО70-3, ЩО91

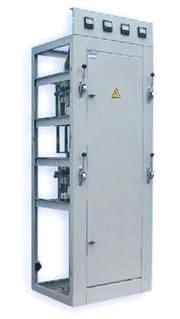

Щит распределительный одностороннего обслуживания серии ЩО70 ( ЩО70-1, ЩО70-2, ЩО70-3, ЩО91)
Щит распределительный предназначен для комплектования распределительных устройств напряжением 380/220В трехфазного переменного тока частотой 50Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания, с применением комплектующих в соответствии с техническими условиями заказчика.Структура условного обозначения распределительных щитов ЩО70, ЩО91.





Условия эксплуатации панелей ЩО70 ЩО70-1 ЩО91.


- Температура окружающего воздуха от +1 до+40 С
- Высота над уровнем моря не более 2000м
- Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров,
разрушающих металлы и изоляцию
- Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания:
- 30кА для панелей ЩО70-1
- 50кА для панелей ЩО70-3 и ЩО91



По назначению щит распределительный ЩО70 делят на:


- линейные;
- вводные;
- секционные;
- вводно-линейные;
- вводно-секционные;
- панели с аппаратурой АВР;
- панели диспетчерского управления уличным освещением.



Технические характеристики панелей распределительных щитов ЩО70


Номинальное напряжение на сборных шинах, В380/220
Частота, Гц50
Номинальные токи сборных шин, А250,400,630,1000,1600,2000
Число отходящих линий1, 2, 4, 6
Электродинамическая стойкость сборных шин и отпаек от них, кА:
- для вводных и секционных панелей до 630 А30
- для вводных и секционных панелей от 630 до 1600 А30/50
- для линейных панелей30/50


Комплектность поставки ЩО70, ЩО91.


• Щит распределительный ЩО в соответствии с заказом
• Шинный мост
• Ключи от дверей
• Крепеж для болтовых соединений
• Доподнительные и запасные комплектующие по опросному листу.
• Руководство по эксплуатации
• Паспорт на изделие
• Схема электрическая
• Паспорта и сертификаты на комплектующие

Здесь можно купить Панели распределительных щитов ЩО70, ЩО91 в г. Кострома по цене 27000 руб. за шт
На Энергопортал.ру представлена 1 позиция панелей серии ЩО-70. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 16.04.2014 г., после чего стоимость необходимо уточнить у поставщика.
